产品概述

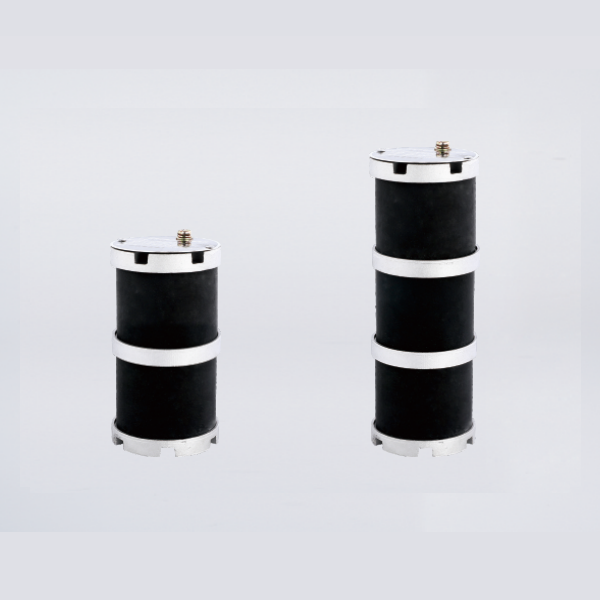

ZWKJⅢ,CNSQ(D) 型6-35KV 电压互感器中性点用消谐电阻器(简称消谐器),是安装在YO结线的压变一次绕组中性点与地之间的非线 性阻尼电阻器。起阻尼与限流的作用。
ZWKJ型消谐器电阻体采用SiC为基料，连接件有采用压铸铝，整体外形美观，体积小，重量轻强度高，易散热，安装方便等。
安装在压变剩余电压绕组开口三角两端的附件“三次谐波电压限制器”,能够将压变三次谐波电流及基波不平衡电流在消谐器上电压 降，限制在用户满意的程度内。
在电网中已运行多年，经验说明，本消谐器具有消除压变铁磁谐振及防止单相高压熔丝熔断的良好功能，还具有适应压变中性点弱绝缘 配合，小巧便于安装等优点。
常用消谐器型号 | 方形长(mm) | 圆形直径(mm) | 高(mm) |
ZWKJ-1-6(10)(方) | 100 | 100 | |
ZWKJ-1l-10(24) | 100 | 140 | |
ZWKJD-1I-10(24) | 110 | 140 | |
ZWKJ-11-10(24)(方) | 110 | 220 | |
ZWKJ-11-35(方) | 110 | 300 |
